電子部品の在庫管理におけるX線チップカウンターの役割

X線チップカウンターは、電子部品の在庫管理においてさまざまな役割を持ちます。こちらの記事では、X線チップカウンターがどのような役割を持っているのかをご紹介していきますので、導入を検討している場合などはぜひ参考にしてください。

電子部品の在庫管理とは

電子部品の在庫管理とは、抵抗やコンデンサ、IC、チップ部品などの数量・品番・ロット・保管場所を把握し、必要なタイミングで正しく使用できるように管理する業務です。電子部品はサイズが小さく、外観だけでは区別しにくいものも多いため、一般的な在庫管理よりも細かなルールづくりが求められます。

また、リール単位で管理する部品や、湿度・静電気・保管期限に注意が必要な部品もあります。そのため、単に「数を合わせる」だけではなく、入庫から出庫、棚卸、ERP/MESへの反映までを一連の流れとして整えることが大切です。

電子部品在庫管理の課題 × 解決策 早見表

電子部品の在庫管理で起こりやすい課題

電子部品の在庫管理では、部品点数の多さやサイズの小ささ、リール単位での管理が課題になりやすい傾向があります。似た品番の部品が混在している場合、目視だけでは判断が難しく、取り違えや誤出庫が発生する可能性があります。

また、棚卸時に手作業でリール残数を確認していると、作業時間が長くなるだけでなく、担当者によって結果に差が出ることもあります。在庫数のズレが大きくなると、必要な部品が不足したり、反対に過剰在庫を抱えたりする原因になります。

そのため、電子部品の在庫管理では、正確なカウントと記録、保管場所の明確化、システムへの反映をセットで考えることが重要です。

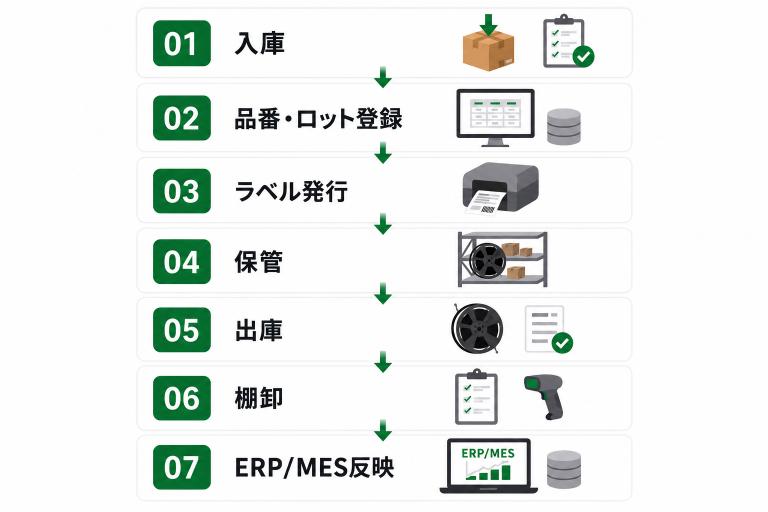

電子部品在庫管理の基本的な運用方法

電子部品の在庫管理は、入庫 → 品番・ロット登録 → ラベル発行 → 保管 → 出庫 → 棚卸 → ERP/MES反映という流れを決めておくことで、作業の抜け漏れを防ぎやすくなります。まず入庫時には、納品された部品の品番・数量・ロット番号・メーカー名などを確認し、注文内容と差異がないかを照合します。

次に、確認した品番やロット情報を在庫管理システムへ登録し、必要に応じてラベルを発行します。電子部品は外観が似ているものも多いため、現物と登録データを紐づけておくことが大切です。ラベルに品番・ロット・数量・保管場所などを記載しておくことで、入出庫や棚卸時に確認しやすくなります。

登録後は、決められた棚や保管エリアに部品を収納します。出庫時には、使用する部品の品番と数量を確認し、リール部品の場合は残数も把握しておきます。棚卸では、実在庫と管理データを照合し、数量のズレや保管場所の不一致がないかを確認します。

棚卸や出庫確認で得られた情報は、ERP/MESへ反映します。現場の実在庫とシステム上の在庫を合わせておくことで、発注判断や生産計画に活用しやすくなります。X線チップカウンターやバーコード、RFIDを活用すれば、確認作業の効率化も期待できます。

電子部品向け在庫管理システム・機器の選定基準

電子部品向けの在庫管理システムや機器を選ぶ際には、自社で扱う部品の種類、リール数、棚卸頻度、既存システムとの連携可否を確認することが大切です。単にカウントが速いだけでなく、現場の運用に合うかどうかも確認しましょう。

例えば、リール部品の管理が多い場合は、複数リールの同時カウントに対応しているかがポイントになります。棚卸の効率化を重視する場合は、カウント結果のデータ出力やラベル発行、バーコードリーダーとの連携も確認したい項目です。

また、ERPやMESと連携したい場合には、出力形式や連携方法を事前に確認しておく必要があります。導入後にデータを二重入力する運用になると、かえって作業負担が増える可能性があるためです。

高速・高精度なカウント

人がカウントするよりも早く部品数を確認しやすい点が大きなメリットです。高速でのカウントが可能となることにより、在庫管理にかかる時間の短縮や、作業の効率化を図れます。また、X線を使用してカウントを行うため、リールをばらさずに内部の部品数を確認できます。他のカウント方法では確認しにくい状態の部品についても検出しやすく、高精度なカウントにつなげられる点も在庫管理を行う上では注目しておきたいポイントといえます。

効率的な棚卸

X線チップカウンターを導入することによって、手間のかかる棚卸の効率化も可能です。カウントを正確・高速で行える点に加えて、バーコードリーダーやラベルプリンターなどの使用によってデジタルでの在庫管理が可能となるため、作業者の手間を減らしながら棚卸を行えます。これまで棚卸にかかっていた時間とコストの削減につながることが期待できます。

ヒューマンエラーの削減

例えば、在庫管理の経験や理解が浅いスタッフが作業を行う場合、作業ミスが発生する可能性があります。しかしX線チップカウンターを使用する場合には、簡単な操作で高精度なカウントが行えるため、個人の経験・理解に依存しにくい作業へ近づけられます。在庫管理において人的なミスを減らしたいと考えている場合には、X線チップカウンターの導入を検討することがおすすめといえます。

デジタル在庫管理

デジタル在庫管理に対応できることから、紙での在庫管理よりも効率的に管理を行うことが可能となります。X線チップカウンターにバーコードリーダーやラベルプリンターが付属されている場合、これらの機器を活用することによってデジタルの在庫管理が可能に。在庫管理をデジタル化することで、手作業と比較するとミスや漏れを減らせるため、在庫精度の向上が期待できます。

ERP/MESとの連携

企業全体の資源を一元管理し、経営に活かすことを目的としたERP（Enterprise Resources Planning）や、製造工程の把握や管理、作業者への指示や支援などを行う製造実行システムであるMES（Manufacturing Execution System）との連携が可能である点も特徴といえます。X線チップカウンターとこれらのERP/MESを連携させることによって、作業における効率を向上させられます。

複数リールの同時カウント

X線チップカウンターの導入によって、複数リールの同時カウントが行えるため、高速なカウントを可能にします。この点から、検査時間や作業時間の短縮が可能です。在庫管理において、作業効率の向上につなげられる点が大きな特徴といえます。

X線チップカウンターが有効な在庫管理業務

X線チップカウンターは、電子部品の中でもリール部品の残数確認や棚卸、出庫前の数量確認に活用しやすい機器です。リールをばらさずにカウントできるため、部品の破損や欠落を防ぎながら残数を確認しやすくなります。

特に、棚卸のたびに多くのリールを確認している現場や、手動カウントによる数え間違いが課題になっている現場では、カウント作業の標準化に役立ちます。また、カウント結果をラベルやデータとして残せる機器であれば、作業者の記載ミスや転記ミスの削減にもつながります。

ERP/MESと連携する場合は、カウント結果を在庫データとして取り込むことで、現場の実在庫とシステム上の在庫を合わせやすくなります。

電子部品在庫管理の改善事例

RFIDで約3万点の電子部品を管理し、棚卸時間を短縮した事例

導入前の課題

長野FCLコンポーネント株式会社では、約3万点におよぶ電子部品（チップリール）の在庫管理が課題となっていました。目視中心での棚卸作業は10名で約2日かかっており、在庫状況を正確に把握しにくい点や、熟練者と初心者で作業時間に差が出る点も課題として挙げられています。

選定の決め手

同社では、電子部品の受け入れ時点でラベルを貼り付けていたことから、そこにRFIDを組み込めないかと検討しました。RFIDタグからハード、システムまでワンストップで提供できる点を評価し、RFIDでの在庫管理に取り組むことを決めたと紹介されています。

導入効果

導入後は、棚卸が6名で2時間程度で完了するようになりました。また、RFIDシステムによって在庫の一元管理が可能となり、熟練度を問わず棚卸作業を行いやすくなったとされています。

参照元：サトー公式(https://www.sato.co.jp/case/fcl-components.html)

X線チップカウンターで日々の部品数量管理へ変更した事例

導入前の課題

HAWKEYE2000の資料では、棚卸に関する負担や、リール部品の数量管理に関する声が紹介されています。導入後のお客様の声として、「棚卸が楽になり、3人のコストカットが出来ました」「棚卸を廃止。面実装終了後X線チップカウンターで計測し日々管理に変更」といった内容が掲載されています。

選定の決め手

資料内では、選定理由そのものは明記されていません。ただし、HAWKEYE2000の特徴として、リールを置いてスタートスイッチを押すだけで操作できること、1リールモード・4リールモードなどのカウントモードがあること、バーコードリーダー・ラベルプリンターが標準搭載されていることが紹介されています。

導入効果

導入後の声として、棚卸が楽になったことや、面実装終了後にX線チップカウンターで計測し、日々管理へ変更したことが紹介されています。棚卸時にまとめて確認するのではなく、工程後に数量を確認する運用へ見直すことで、在庫管理の負担を抑えやすくなります。

参照元：KnK公式【PDF】(https://knk-kk.jp/wp-content/uploads/2024/02/3.X%E7%B7%9A%E3%83%81%E3%83%83%E3%83%97%E3%82%AB%E3%82%A6%E3%83%B3%E3%82%BF%E3%83%BCHAWKEYE2000_ver.2024.02-1.pdf)

毎日2000本のリールを計測し、CSV出力で在庫管理をしやすくした事例

導入前の課題

HAWKEYE2000の資料では、毎日2000本リールをX線チップカウンターで計測している事例が紹介されています。大量のリールを扱う現場では、数量確認や記録作業の負担が大きくなりやすいため、計測結果を管理しやすい形で残すことが重要です。

選定の決め手

資料内では、選定理由そのものは明記されていません。ただし、HAWKEYE2000はチップカウント後に作業日時・部品名・カウント数量を日付別で蓄積でき、蓄積されたデータを出力することで部材管理システムと連携しやすいと紹介されています。

導入効果

導入後の声として、毎日2000本リールをX線チップカウンターで計測し、計測結果をCSVで出力することで在庫管理が容易になったと紹介されています。また、ラベル・データを出力することで、作業者の記載ミスなどがなくなったという声も掲載されています。

参照元：KnK公式【PDF】(https://knk-kk.jp/wp-content/uploads/2024/02/3.X%E7%B7%9A%E3%83%81%E3%83%83%E3%83%97%E3%82%AB%E3%82%A6%E3%83%B3%E3%82%BF%E3%83%BCHAWKEYE2000_ver.2024.02-1.pdf)

電子部品在庫管理を見直す際のチェックリスト

電子部品の在庫管理を見直す際には、現在の課題を整理した上で、必要なシステムや機器を検討することが大切です。下記の項目を確認してみましょう。

• 品番・ロット・数量を正確に管理できているか
• リール部品の残数確認に時間がかかっていないか
• 棚卸時に作業者ごとのバラつきが発生していないか
• 手書きや手入力による記録ミスが発生していないか
• 部品の保管場所をすぐに確認できるか
• ラベルやバーコードを活用できているか
• カウント結果をCSVなどのデータとして出力できるか
• ERP/MESとの連携方法を確認しているか
• 導入後の操作性やサポート体制を確認しているか

これらの項目に課題がある場合は、X線チップカウンターや在庫管理システムの導入によって改善できる可能性があります。自社の部品点数や棚卸頻度、既存システムとの連携状況を整理した上で、必要な機能を確認していきましょう。
