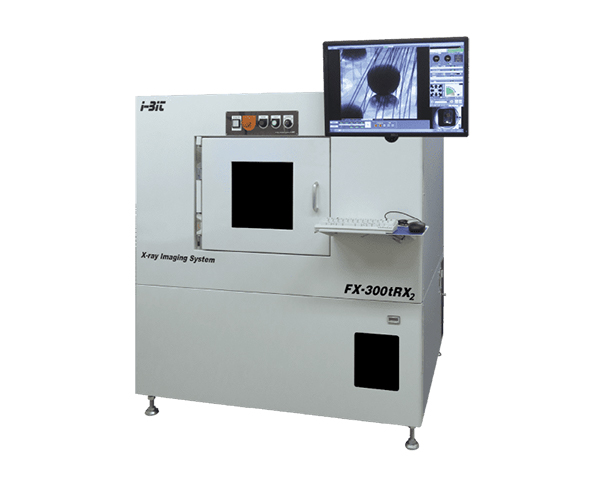

FX-300tRX2 with CT/アイビット

画像引用元:アイビット（https://www.i-bit.co.jp/products/fx-300trx2-with-ct/）

FX-300tRX2 with CTは、アイビット社が提供する高度な3次元X線検査装置です。独自の技術である「X線ステレオ方式®」を採用し、電子基板や半導体の内部検査において性能を発揮します。

ここでは、X線部品カウンター「FX-300tRX2 with CT」の特徴を調査しまとめました。

FX-300tRX2 with CTの特徴

幾何学倍率1000倍の高精度検査

小型X線装置でありながら、ターゲットから試料までの距離が0.5mm、ターゲットからX線カメラまでの距離が500mmという設計により、幾何学倍率1,000倍を実現。この高い倍率により、小さな部品や微細な構造も詳細に観察できるため、半導体や電子部品の検査において精密さが求められる場面で活用できます。

X線ステレオ方式®による裏面情報のキャンセル

アイビット独自のX線ステレオ方式®を使用することで、両面実装された基板の裏面情報をキャンセルし、観察したい部分にフォーカスした鮮明な画像を提供します。BGAやLGAの接続部不良の検査において、裏面情報が邪魔にならず、精度の高い検査が可能です。

FX-300tRX2 with CTの仕様イメージ

高解像度と安全性を両立するX線検査装置

アイビットが提供する密閉型X線検査装置の紹介です。装置は高解像度2μmを達成し、電子部品や精密機器の検査に適しています。

密閉型X線装置でありながら高い解像度を実現し、安全性も確保。従来の装置では見つけにくい微細な欠陥を検出できる点も特徴です。

FX-300tRX2 with CTの仕様

※チップカウンターの機能はオプションです。

精度	記載なし
計測速度	約30秒
同時計測可能数	記載なし
チップ・リールの事前登録	記載なし
計測可能なリールのサイズ	記載なし
寸法	幅1.3m × 奥行1.1m × 高さ1.45m
重量	900kg

FX-300tRX2 with CTと連携できるシステム

記載ありませんでした。

FX-300tRX2 with CTの導入事例・お客様からの声

装置にセットしてから約30秒で、「リール内の部品」の数量をカウント

チップカウンター検査では、リールに巻かれたエンボステープ内にある電子部品（角チップ・IC・LED・その他電子部品等）の数量を、X線透過画像を用いてカウントします。

参照元：アイビット公式【PDF】(https://www.i-bit.co.jp/cases/case-19/)

FX-300tRX2 with CTの販売元
アイビットの特徴

独自の技術力と製品の信頼性

アイビットは、半導体・電子部品業界においてX線ステレオ方式®やステレオCT方式®といった独自技術を提供しています。この技術により、実装基板の裏面情報をキャンセルし、通常では難しい箇所の不良を見逃さずに検査が可能です。

また、X線管の構造として透過型ターゲット方式を採用しており、従来の高価格な開放型X線管を使用せずに、高倍率での検査を実現しました。

厳格な品質管理と長期的サポート

アイビットは、製造から検査に至るまでの全てのプロセスで厳格な品質管理を実施。製造時には壊れない装置を意識し、出荷前には20年以上かけて構築された独自の検査基準に基づいて調整・検査を行っています。

各製品には100項目以上の検査項目が設定され、サンプル基板を使用した確認や多くの現場トラブルへの対応が保証されています。さらに、毎年行われる点検時には、装置のソフトウェアを最新版にバージョンアップするサービスも提供。長期的なサポート体制が整っています。

FX-300tRX2 with CTを扱っている代理店

• マス商事
